文丘里风量控制阀

南京名门楼宇设备有限公司  金奕

文丘里风量控制阀是一种高精度，快速反应，与压力变化无关采用快速直线行程电动执行器驱动的风量控制设备。

文丘里风量控制阀是运用文丘里效应对风量进行控制和调节的设备。其工作原理是:当空气流经文丘里风阀时，阀门的开口面积会根据流速的变化自动调整，从而实现对空气流量的精确控制。文丘里效应是指空气通过一个收缩管道时，流速会加快，而压力则会降低。利用这种效应，文丘里风阀可以在阀门开度不同的情况下实现不同的流量控制。

文丘里阀的工作特性：

1. 高流量控制精度：文丘里风阀能精确控制空气流量，满足不同工况的需求。

2. 低压力损失：文丘里风阀的内部结构设计使空气在通过阀门时压力损失较小，降低能耗。

3. 安装简便：文丘里风阀的安装结构简单，易于安装，且无需维护。

4. 使用寿命长：文丘里风阀采用优质材料制成，使用寿命较长。

5. 文丘里风阀具有压力变化影响小、风量控制范围广（65m3/h 至 10000m3/h）、响应迅速（<1 秒钟）、调节精确（±5%），可调率高(20:1)等特性。

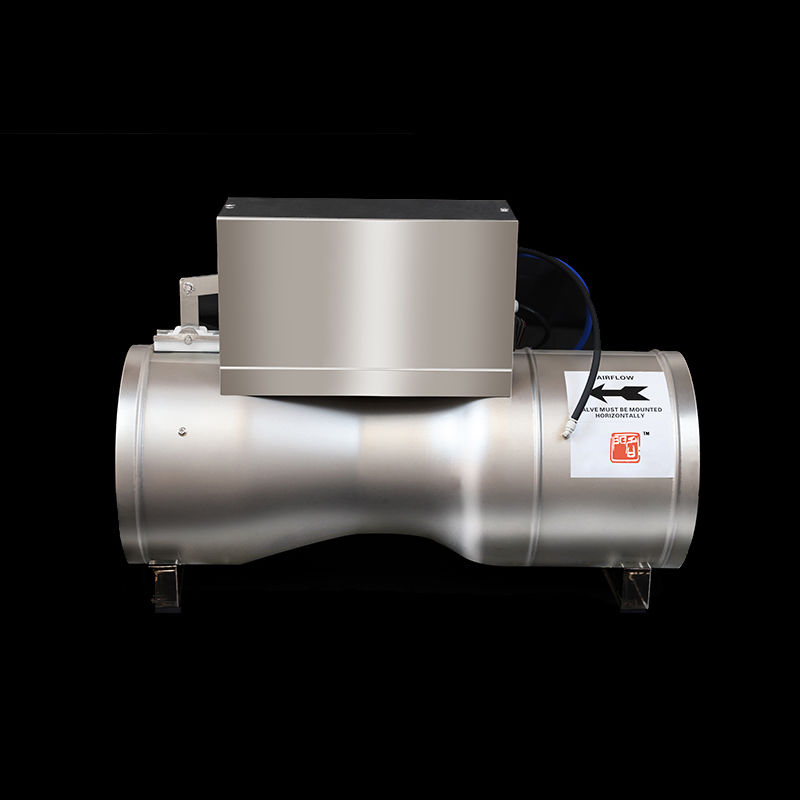

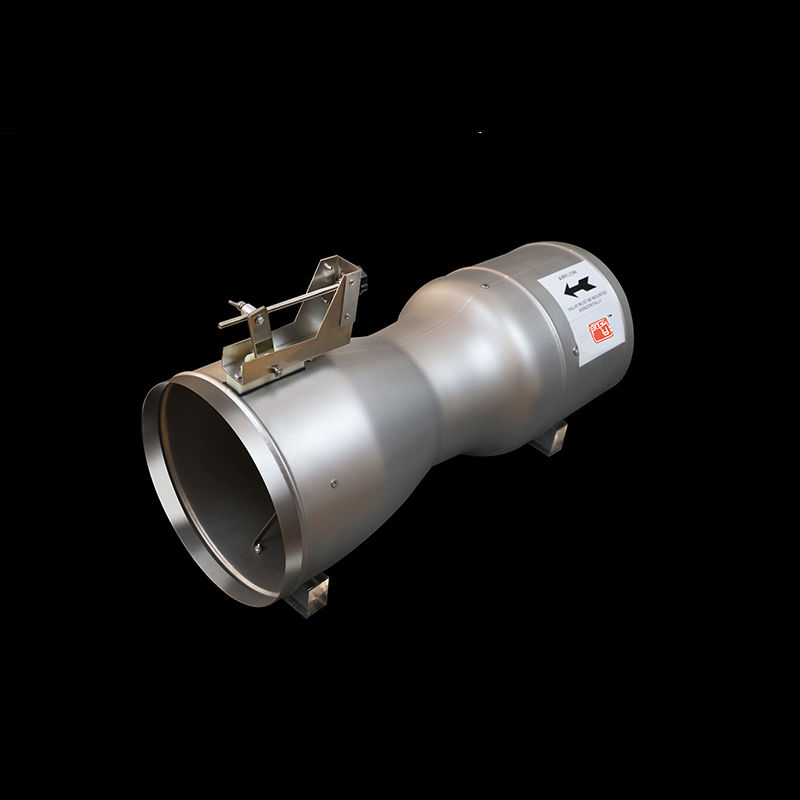

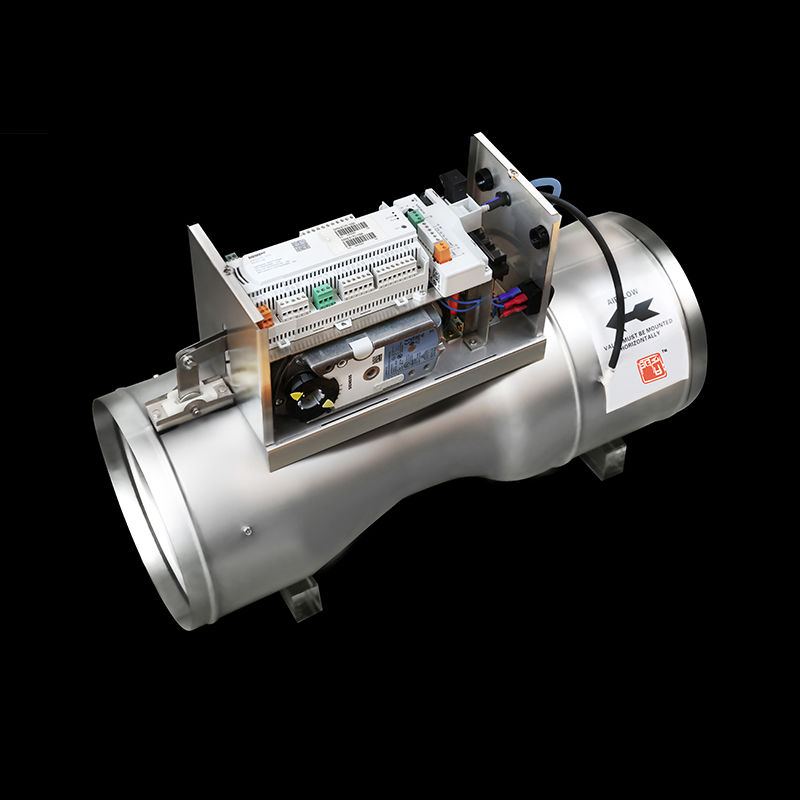

文丘里风量控制阀具有不受风管内静压变化影响，保持指定风量流量的特性，外部具有文丘里管的外形，内部设有特定的可移动阀的阀芯组件，组件内置一组特制弹簧，当风管内压力变化时，通过阀芯位置的改变来保持恒定的风量。

文丘里阀在通风系统内的应用，改变了风量控制的模式，也是风量控制自动化乃至智能化的必要组件，文丘里风量控制阀使得风量控制更加稳定精确，通过通信及管理系统的介入，风量控制和调节自动化，可视化和智能化成为可能。文丘里风量控制阀的压力无关性，能对于风管内的压力波动作出自动快速响应，保证了系统风量的稳定性，可广泛应用于风量需要精确控制的场所。

只要风管压力在文丘里控制阀的工作范围内，该阀都可以精确控制风量。

文丘里风量控制阀在通风系统的应用:

1. 风速控制：文丘里风阀可用于控制通风空调系统中的风速，实现对室内空气的调节。

2. 压差控制：文丘里风阀可用于控制通风空调系统中的压差，保证系统内的气流稳定，并符合设定的房间压差值。

3. 节能降耗：通过系统自带的节能模块，文丘里风阀可以大大降低能耗，实现对通风系统能耗的有效控制。

4. 系统自动化：文丘里风阀可与通风空调系统的自动化控制设备连接，实现系统的智能控制。

5. 文丘里阀是洁净空调系统之首选安全、可靠、准确、节能采用文丘里阀的数字化气流控制技术可使系统达到最理想的安全性、稳定性和可靠性的同时，能够大幅度降低建造成本，节省运行费用。

6. 文丘里风量控制阀结合了机械的压力无关调节器与高速的气流控制器，将气流控制扩展至最高水平。

7. 通过空气动力学设计，阀门具有静音工作特性。

8. 快速响应的自动压力平衡装置，提供可靠的通风柜排风与室内压力的控制，风量的控制不受通风系统波动的影响。

总的来说，文丘里风阀是一种重要的流体控制设备，具有控制精度高、压力损失小、安装简便、使用寿命长、安全性高等优点，广泛应用于实验室通风系统中

文丘里风量控制阀的众多特性使其在实验室通风柜排风控制和实验室排风控制方面表现出了优良性能。

采用了文丘里风量控制阀方案后，设计者几乎可以不用考虑风管系统最近管回路和最不利回路之间的差异，文丘里风量控制阀可以轻而易举的消除这些不利因素，在系统调试时不存在风管系统压力平衡的问题。

安装之后，只要按照接线图连接相应的输入/输出点控制点,便能快速投入使用，节省了大量现场调试时间。

南京名门楼宇设备有限公司03年做中国药科大学通风柜面风速控制，现在推广余风量控制和系统集成，是自控行业内老牌公司。
