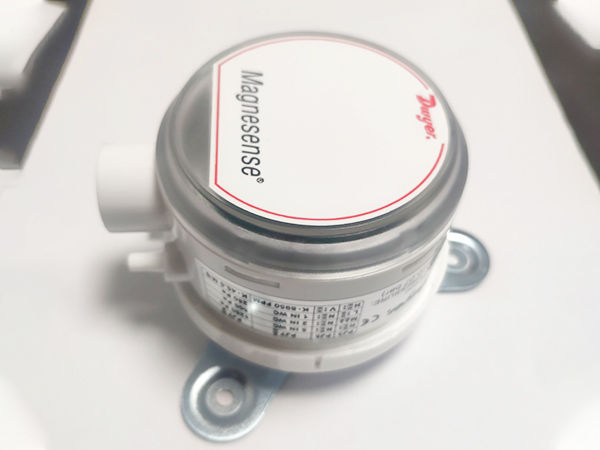

Dwyer德威尔压差变送器MSX/MS111/MS221/MS311德维尔差压传感器

附件

A-302F-A：带安装法兰的 303 不锈钢取压头，用于内径为 3/16″的橡

胶管或塑料管，4″的插入深度，带安装螺丝

A-435：可现场升级的 LED 显示

A-480：塑料静压取压头

A-481：安装套件，包括两个塑料静压取压头和 7 英尺（2.1m）的 PVC

管

A-489：带法兰的 4″直式静压取压头

SCD-PS,100 到 240VAC/VDC 到 24VDC 电源

产品介绍

MS 系列差压变送器是一种用来监测压力和风速的非常通用的变送器。这个结构紧凑的仪器有如下特点：

现场可选英制或者公制单位，现场可调高位 LCD 显示，可调输出信号的阻尼值，在使用皮托管和其他类

似流量传感器时可选平方根输出。具有以上特点的同时，磁性传感技术还具有优越的长期性能和可以解

决上万种压力和流量的应用。

技术参数

适用介质：空气以及非易燃性气体，兼容性气体

接液材质：请咨询厂家

精度：0.25〞(50Pa),0.5〞(100Pa),2〞(500Pa),5〞(1250Pa),10〞(2kPa),15〞(3kPa),25〞(5kPa)的精

度为±1%；0.1〞（25Pa）,1〞(250Pa)和所有双向量程的范围精度为±2%

稳定性：±1%满量程/年

温度范围:0 to 150°F (-18 to 66°C).

压力极限：最大耐压：1 psi（连续） 爆破压力：10 psi

电气指标：10-35VDC（2 线）；17-36VDC 或 隔离的 21.6-33VAC(3 线)

输出信号：4-20mA（2 线）；0-5V，0-10V（3 线）

反应时间：现场连续可调 0.5-15 秒；提供 1.5 到 45 秒的 95% 反应时间。

零点和量程调节：数字输入键

回路阻抗：电流输出：最大 0-1250 欧姆；电压输出：最小负载 1000 欧姆

电力消耗:最大 40mA

显示（可选）：4 数字位液晶显示

电气连接：4-20mA，2 线：欧式接线盒为 16 到 26 AWG ；0-10V，3 线：欧式接线盒为 16 到 22 AWG 。

电气接入端：1/2〞 NPS 接头.

附件：适用于 5-10mm 直径电线的密封管

过程连接：3/16〞 (5 mm) 内径管，最大外径 9mm。

防护等级：NEMA 4X.

安装方向：膜片垂直安装

重量：8.0 oz (230 g).

认证： CE
