“冰丝带”金牌背后有西家科技

 src=http___n.sinaimg.cn_spider2021123_601_w1921h1080_20210123_e693-kicwvzp7649863.jpg&refer=http___n.sinaimg.jpg



“冰丝带”诞生了神奇的金牌!


祝贺中国队!

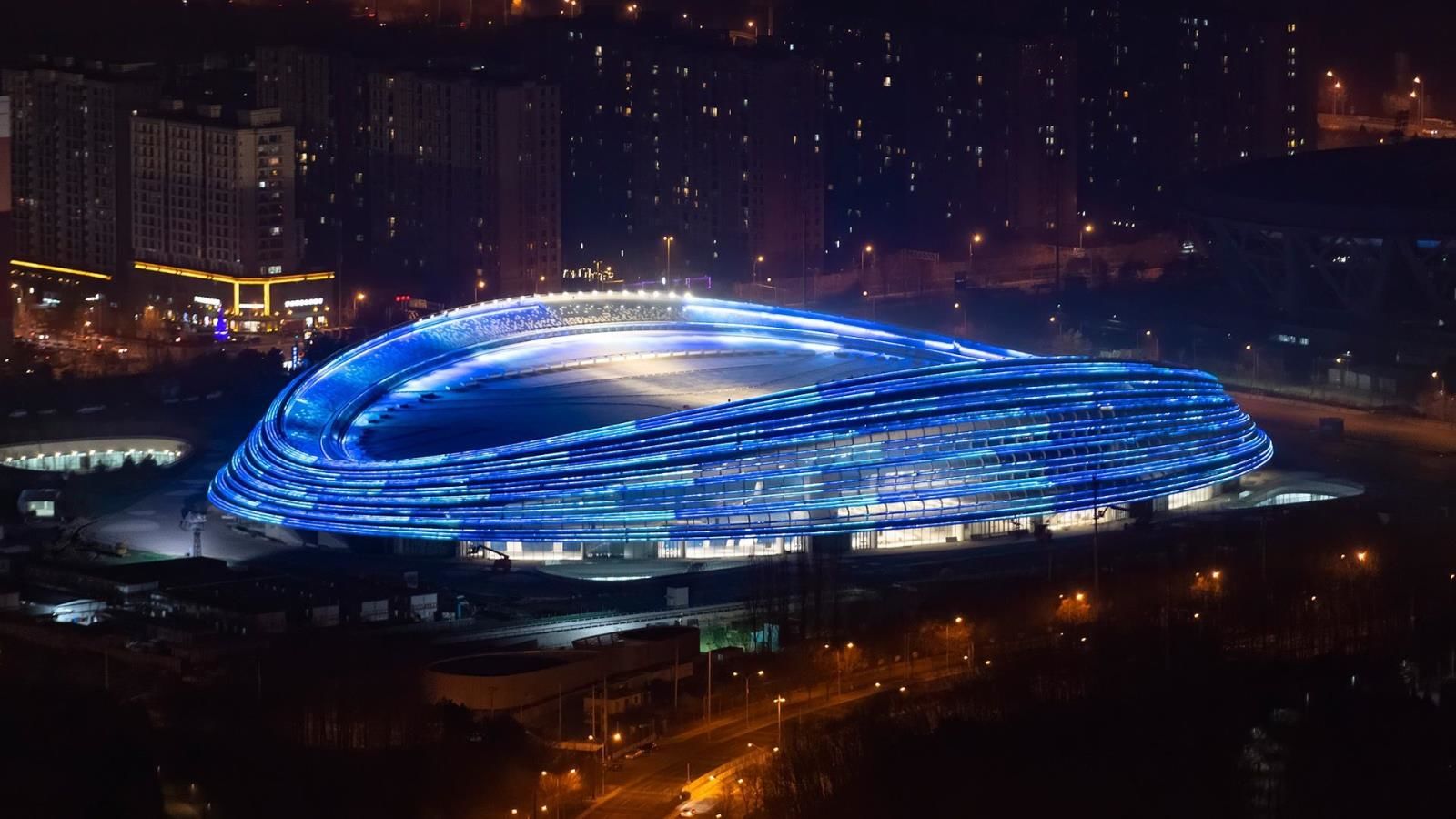

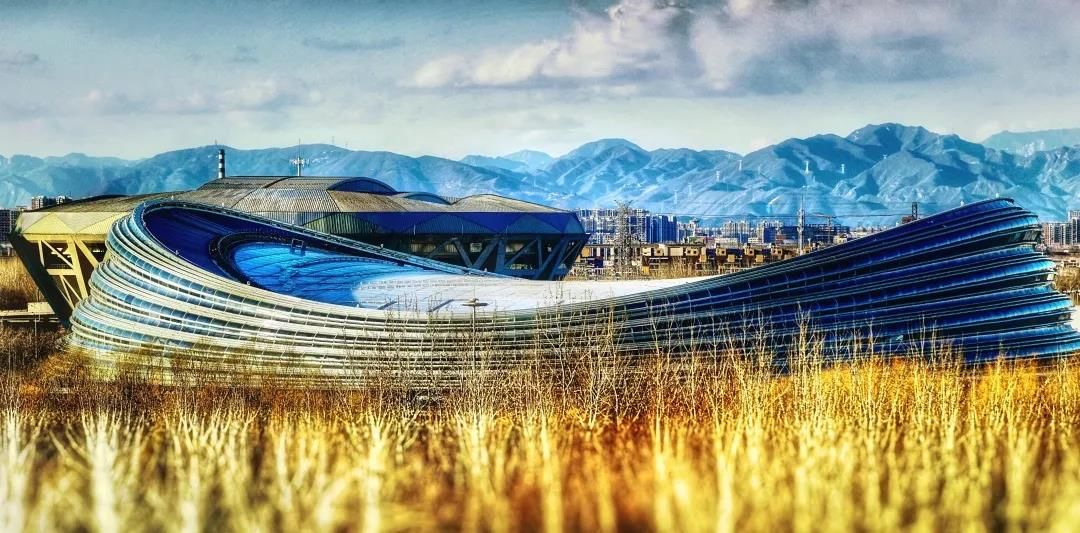

这座晶莹剔透、盘旋而升的建筑,被人们亲切地称为“冰丝带”。它就是位于北京奥林匹克森林公园西侧的国家速滑馆。





初见它,你一定怦然心动。场馆于2020年底正式完工,其外型设计的灵感源自于冰与速度的结合。外立面由3360块玻璃单元板块拼接出流畅的椭圆曲面,沿着曲面由低到高环绕的22根 “冰丝带” 灵动飘逸,就好像滑冰运动员高速滑动时所留下的一圈圈风驰电掣的轨迹。





这座新建的冰上竞赛场馆不仅有美轮美奂的外表,更有智慧科技的内核,可谓“秀外慧中”。








亚洲之最:多功能全冰面


国家速滑馆拥有亚洲最大的全冰面设计,面积达1.2万平方米。不过,不同运动对冰面温度的要求也不同,偌大的冰面如何同时满足短道速滑、花样滑冰、冰球等多种运动需求呢?奥秘在于制冰系统的“大脑”——自动控制系统。





场馆的自动控制系统使用了西门子冗余型和安全型PLC,与可视化系统SIMATIC WinCC集成,可靠性高、灵活性强。通过对压缩机组、桶泵机组、气冷器机组及其他辅助设备的集中管控,控制系统能够对全冰面的不同单元进行独立控温,并能够根据不同项目需求对冰面进行分区域、分标准制冰,让 “同时运行,不同使用” 成为可能。

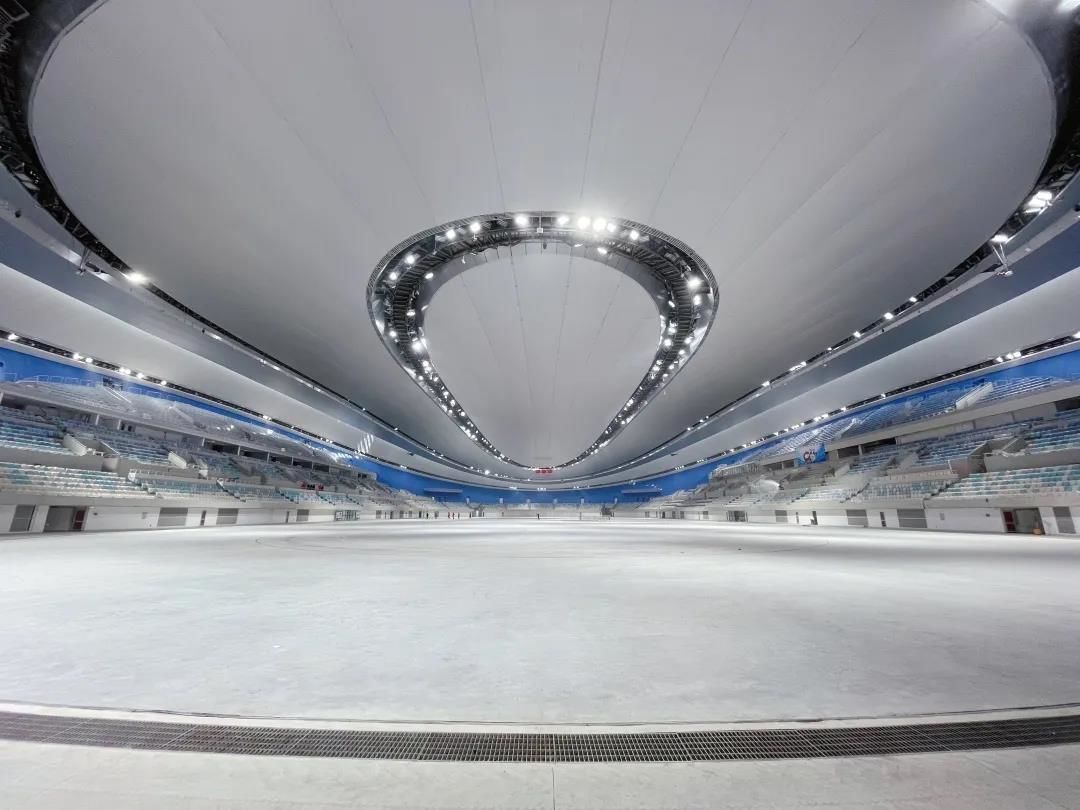

1.2万平方米全冰面采用分模块控制单元。





这块冰不仅面积大,还饱含科技创新。国家速滑馆采用二氧化碳跨临界直冷制冰技术。二氧化碳制冷剂是目前环保性和可持续性最好的冷媒之一,与常规制冷剂相比,可以提升能效20%以上。在场馆运营过程中,由西门子量身定制的自动化安全控制系统可以实时监测制冰机房、地下管廊、观众席三个主要区域中各点的二氧化碳浓度,一旦出现异常,在及时报警的同时,系统将自动启动相应的应急事故风机进行排风,以确保场馆内的人身和设备安全。





此外,西门子基于SIMATIC Energy Manager Pro平台为场馆的核心制冰系统打造了能源管理系统,能够精准采集自动化层各用电回路的基本数据,并实现在Web端的能耗可视化,形成数据分析报告。通过标准化的关键参数,用户可以轻松便捷地评估和监测设备效率,以持续提高其使用效率并达到最佳运行能效,也为进一步的改善方案提供有效数据支持。

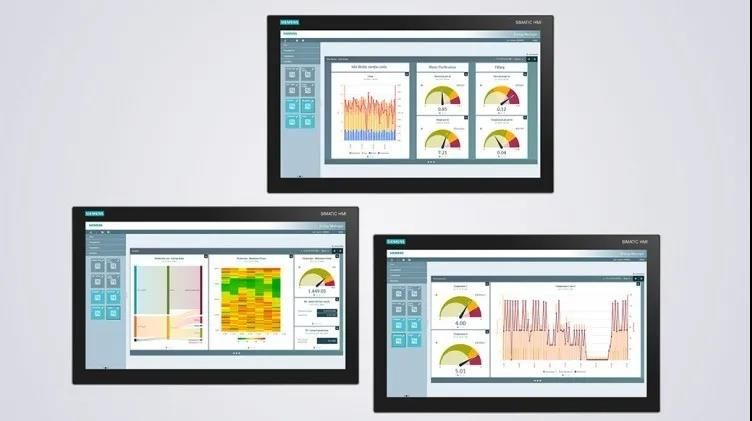

SIMATIC Energy Manager Pro 帮助场馆持续节省能耗和成本。





作为举办国际赛事的重要场馆,国家速滑馆对制冰稳定性和安全性的要求极高,除了确保控制系统自身的稳定运行,还要防止病毒感染、网络入侵等风险。要知道,控制系统一旦被入侵或非法控制,可能导致冰面温度异常,影响甚至中断比赛。对此,西门子依托纵深防御理念,为场馆提供了完整的工业网络信息安全解决方案,包括基于“白名单机制”的系统防护、网络边界隔离、多引擎恶意代码扫描、U盘管控以及基于人工智能和大数据分析的整体态势感知,为制冰工作提供一套全天候的“综合保险”。





以人为本:标志性智慧场馆


国家速滑馆主场馆建筑面积约8万平方米,设坐席约1.2万席。面对如此庞大的观众容量,场馆如何保证每个人的现场感受呢?不用担心,智慧场馆的精髓就在于“以人为本”。





值得注意的是,即使同在场馆内,冰面上的参赛运动员和看台上的观众对空调温度、湿度、风速的要求也不尽相同。冰面上的温湿度直接影响着冰面硬度,关乎运动员的发挥甚至安全;而对于“围冰而坐”的观众,场馆要保证其感受不到任何寒意,在舒适的环境中享受国际赛事的视觉盛宴。

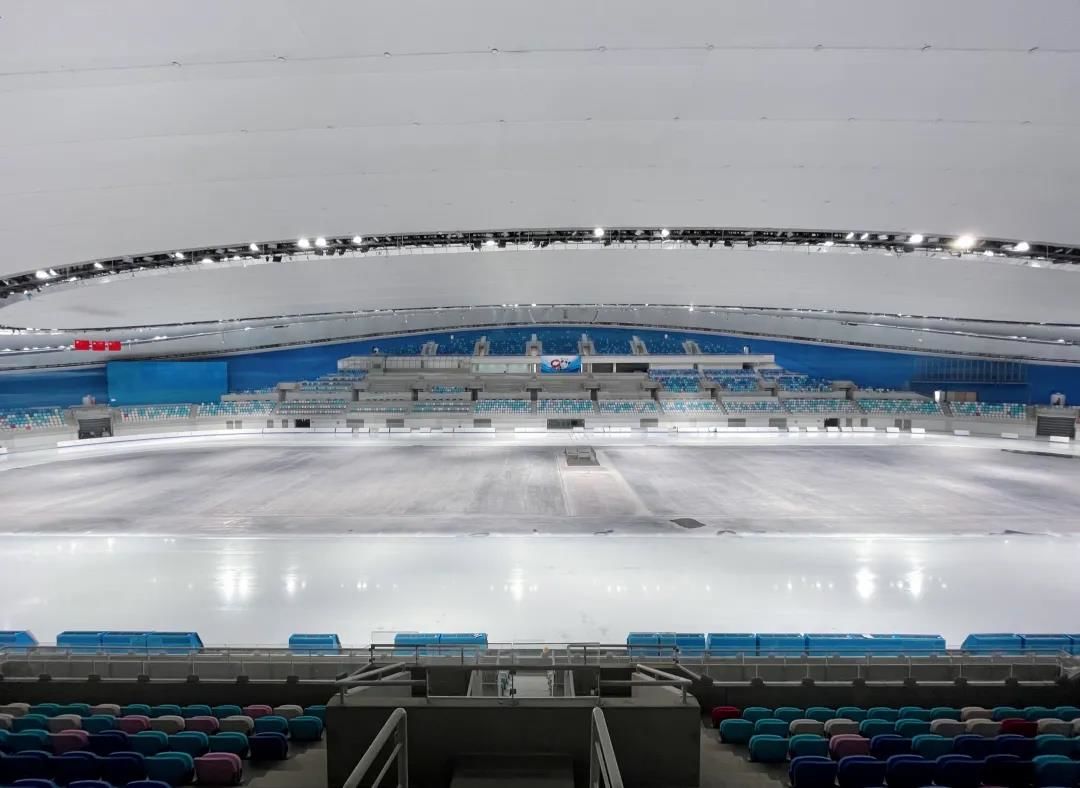

观众席与冰面分区管控温湿度,打造最佳体验。





针对这些需求,西门子为国家速滑馆提供了智能楼宇解决方案,应用了包括Desigo CC 智能楼宇管理平台、联网型温控器、风阀执行器、电动调节阀等产品,控制点超过1万个。西门子的楼控系统让冰面和观众席的温湿度合理分区,通过对冰场除湿、观众席座椅送风等系统进行实时监控,确保冰场内部以及观众席的不同区域都始终保持适宜的温湿度。





西门子楼控系统还开创性地采用双以太网接口通讯方式,一路与建筑设备监控系统实现通讯,另外一路与智能化集成平台实现通讯。这极大地方便了场馆的综合管理需求,让数据更好地为人所用。

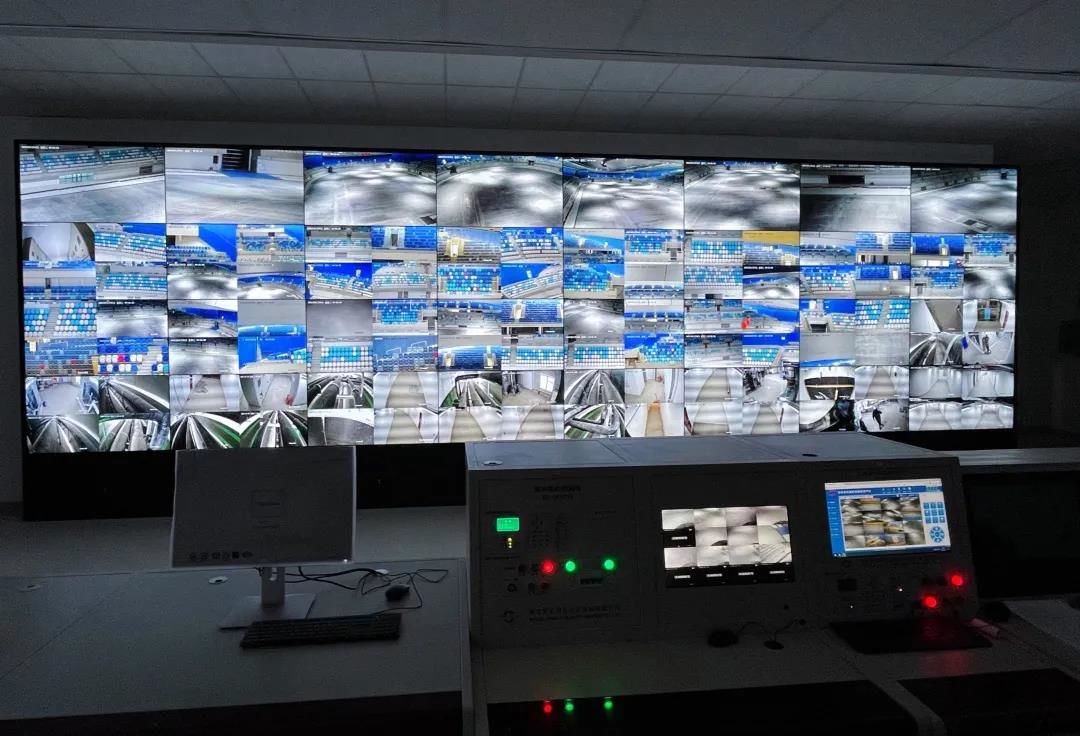

中控室:一目了然,一键管控。





此外,西门子智能照明解决方案也让场馆更具智慧、更加节能。对于观众集散大厅、走廊等公共区域,操作人员可以通过中控电脑对灯光效果进行集中控制,并且能够针对不同的赛事和使用需求提前预设多种场景。比赛期间,可以远程开启智能面板屏蔽功能,防止人员误触面板,造成现场开关灯。夜间,公共区域开启人体感应照明功能,避免人为的能源浪费。

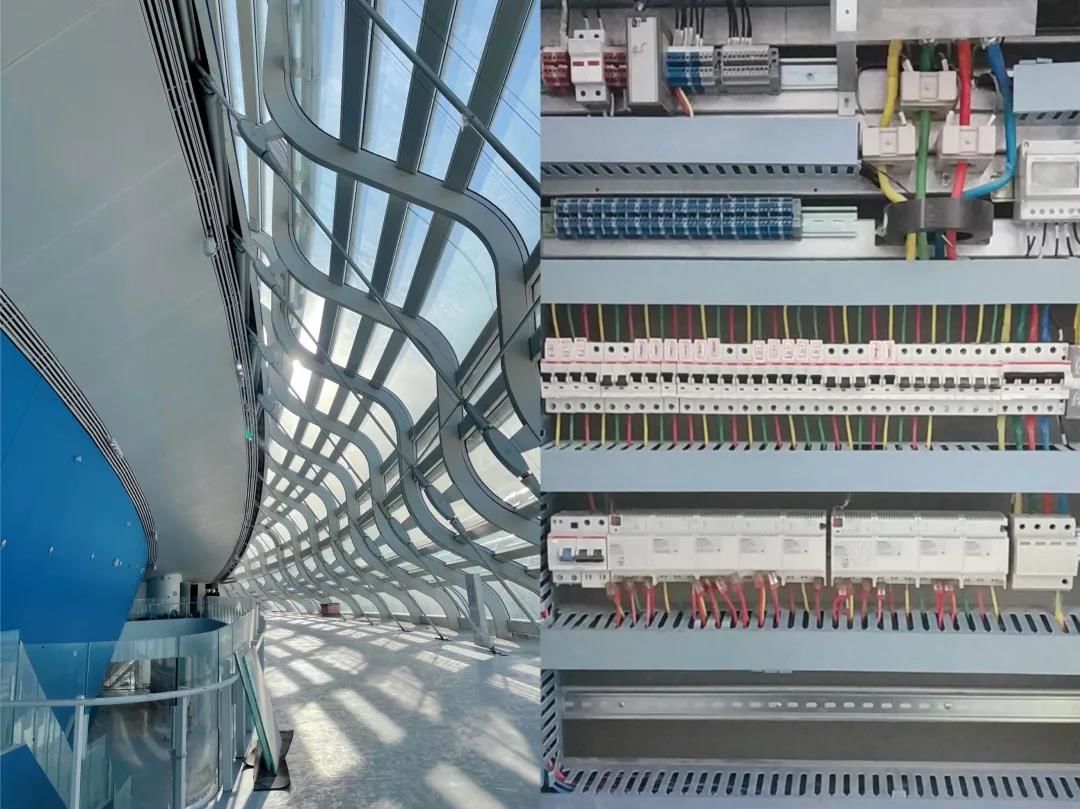

智能照明,节能环保。

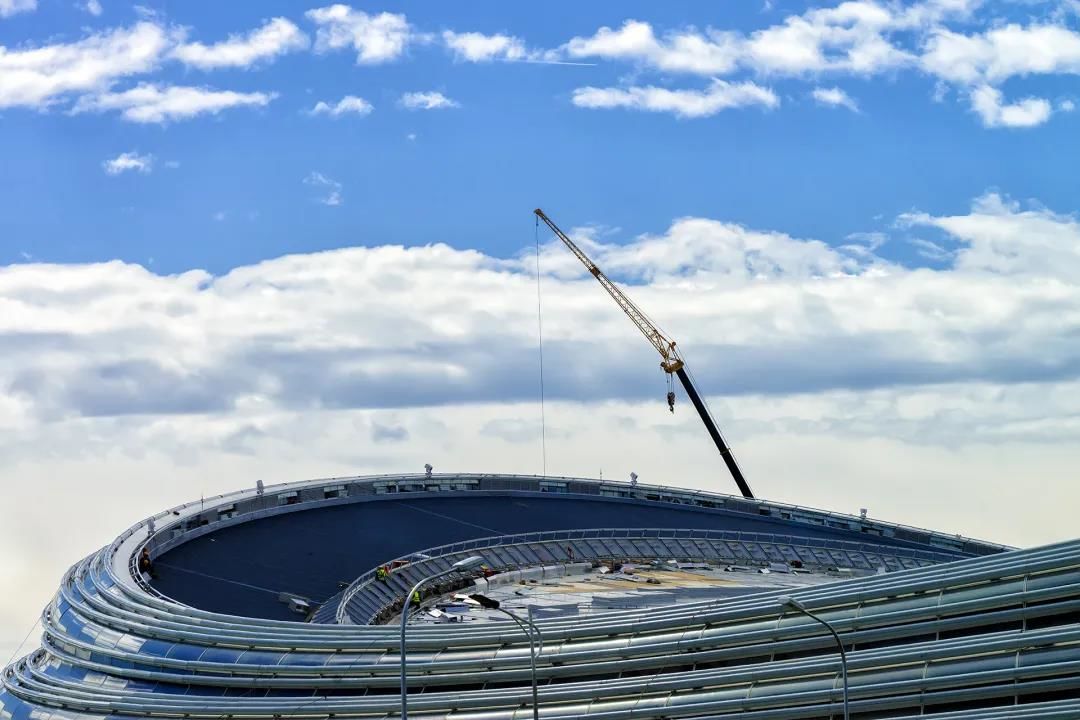

从“破土而出”到“拔地而起”,这座地标性场馆的诞生引人瞩目,其背后离不开一批秉承工匠精神的建设者们的智慧和力量。西门子团队以客户为中心,克服了项目过程中的技术难题以及疫情期间的重重困难,以先进可靠的自动化、数字化解决方案助力国家速滑馆“丝带飞舞”,支持中国冰雪运动逐梦2022!





敬业、努力的西家人克服疫情困难,支持国家速滑馆建成。
