西门子智能化酒店节能解决方案---扬子江国际会议中心

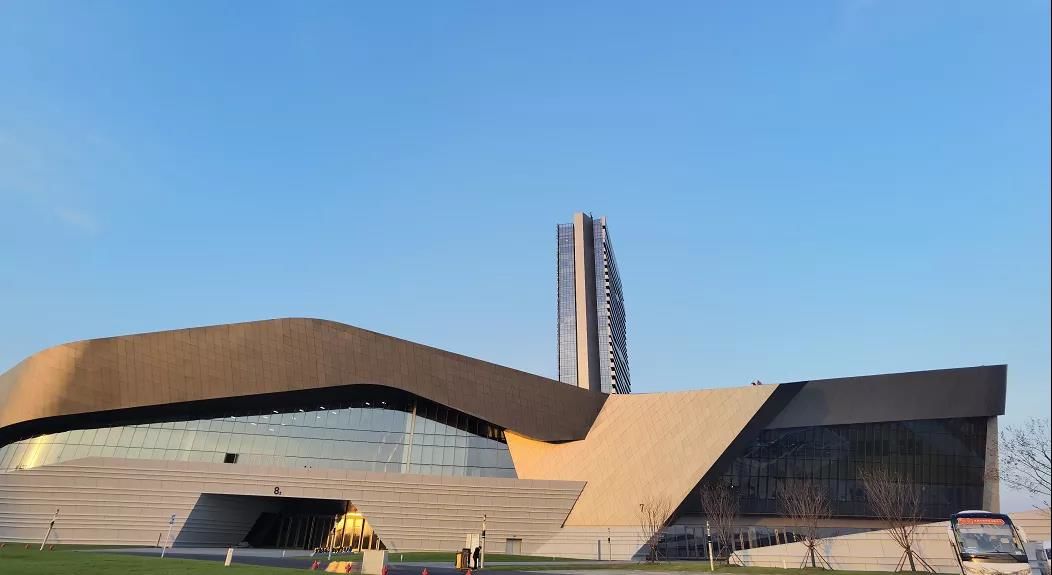

扬子江国际会议中心位于南京江北新区核心区,总建筑面积17.5万平方米,BA系统采用西门子最全新PXC4控制器290多台,总I/O控制达8500点,扬子江国际是集会议、展览、办公及配套酒店等功能会议中心。建成必将进一步完善南京国际化功能,提升新区南京城市功能品质,进一步提升南京的区域竞争力和首位度.此项目是西门子南京办携手南京名门一同为南京地标型建筑做出的又一大贡献,


 扬子江国际会议中心运用了西门子新一代高性能Desigo自动化控制器——PXC4

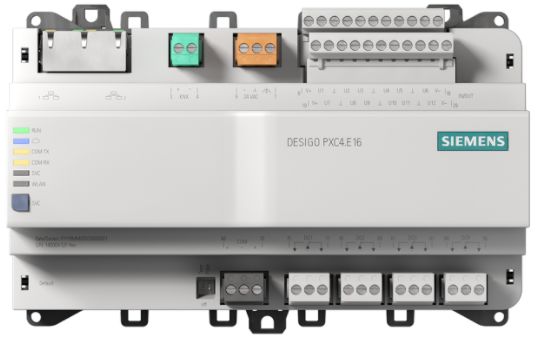

Desigo PXC4 控制器是一种紧凑型控制器,其具有 16 点内置 I/O,使用附加 TX-I/O 模块,可扩展至最多 40 个 IO。TX-I/O 模块可通过总线直接连接到其他位置。PXC4 具有适用于最多 4 个 TX-I/O 模块的集成式电源以及一个用于 Modbus RTU 的 RS485 端口。您可在 RTU 或 TCP 上添加所需数目的设备,限制为最多 40 个 Modbus 控制点。

Desigo PXC4控制器可自由编程并配有集成式 Modbus RTU 和 TCP 接口,用于以智能方式连接现场设备。外壳尺寸也经过优化,以减小所占据的控制柜空间。尽管尺寸较小,但它们具有大量 I/O 和集成功能,可方便地进行扩展以满足具体项目的要求。

此外,扬子江国际会议中心主要应用了楼宇管理平台——Desigo CC

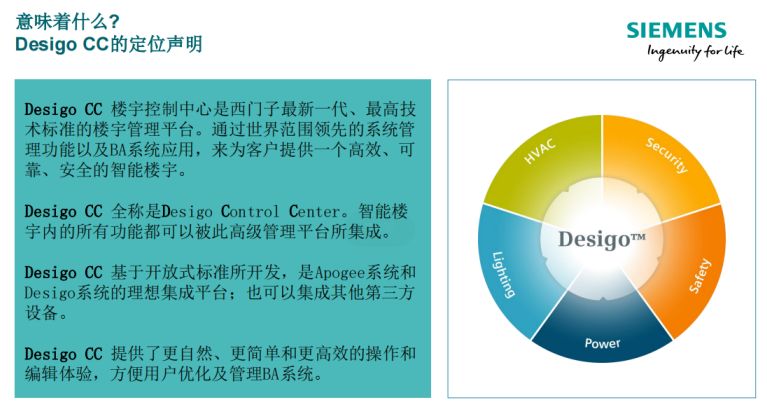

Desigo CC 全称是Desigo Control CenterDesigo CC楼宇控制中心是西门子最新一代、最高技术标准的楼宇管理平台。通过世界范围领先的系统管理功能以及BA系统应用,来为客户提供一个高效、可靠、安全的智能楼宇智能楼宇内的所有功能都可以被此高级管理平台所集成开放式标准所开发,Apoge系统和Desigo系统的理想集成平台;也可以集成其他第三方 设备提供了更自然、更简单和更高效的操作和编辑体验,方便用户优化及管理BA系统。

 Desigo CC是基于现代控制论中分布式控制理论而设计的集散型系统,是具有集中操作、管理和分散控制功能的综合监控系统。系统的目标是对建筑物内大多数机电设备采用现代计算机技术进行全面有效的监控和管理,确保建筑物内所有设备处于高效、节能、合理的运行状态。




  Desigo CC系统将通信、计算机和自控等技术通过有效的信息传输网路,将建筑物内的电力、照明、空调、给排水、消防等设备或系统连接起来,各子系统之间信息相互联动,实现对建筑物内所有机电设备运行状态的监控和自动化管理,保证建筑物内所有设备均处于高效、节能和最佳运行状态,为用户提供舒适节能的工作和生活环境。





Desigo PXC4拥有配套的调试软件——ABT Site

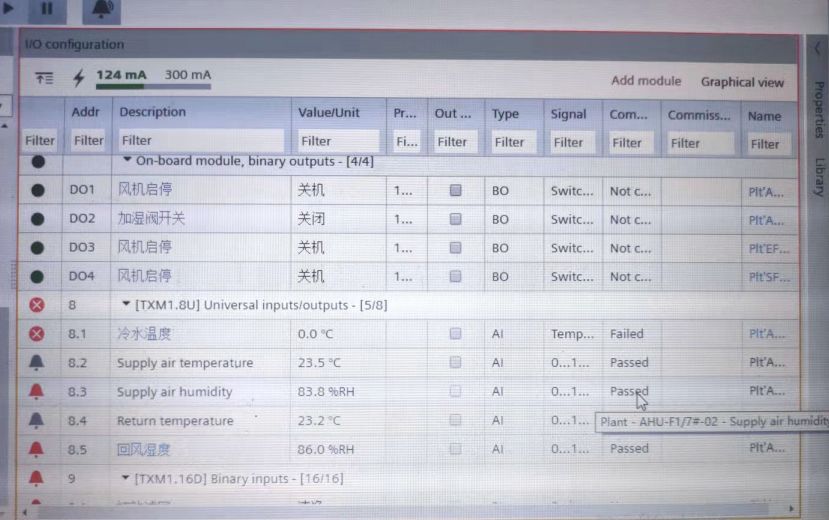

ABT Site 是用于对 Desigo PXC4组态与调试的工程工具。易于学习和应用,十分简便与直观,只需几分钟,即可开始使用。ABT Site 还具有云连接和 WLAN 热点连接功能。内置的库提供了很多功能,可在工程组态期间节省大量时间。



此外,Desigo PXC4还拥有移动端调试软件——ABT Go

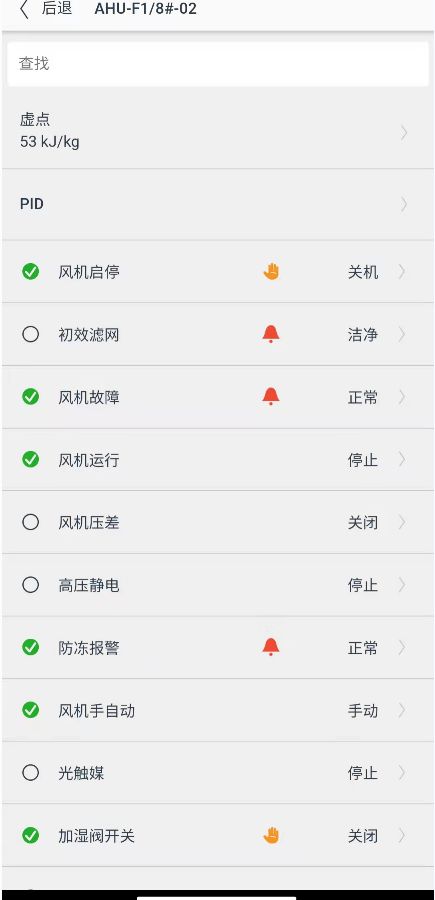

ABT GO是一款用于Desigo PXC4的手机APP,它可以十分直观的看到每个点位的状态,让你无需电脑,即可进行工作,大幅度提高现场工作效率,尤其在设备的安装、调试和维护期间。





  扬子江国际会议中心项目Desigo CC系统应用特色

空调冷热源系统集成控制



空调系统是建筑物最主要的耗能系统之一,约占建筑总耗能的40%。为实现建筑节能,建筑设备自动化系统实时调节空调控制系统,降低空调能耗。



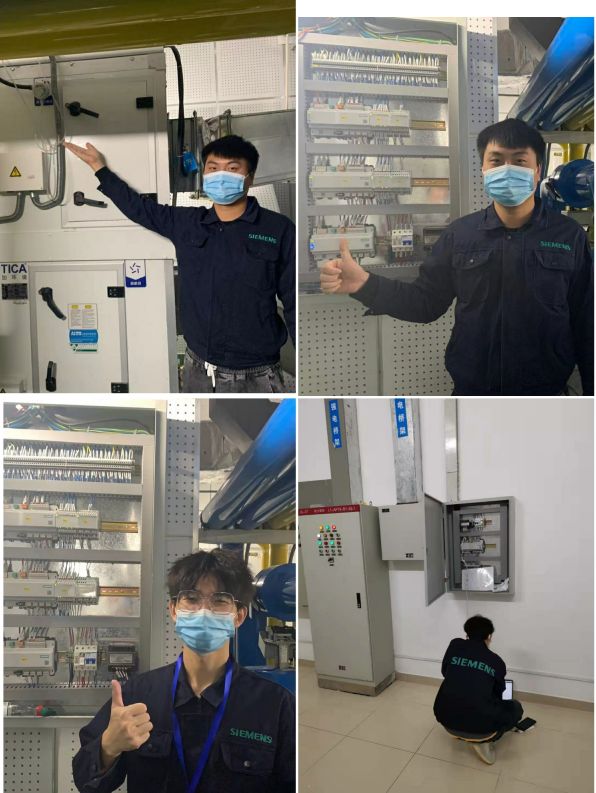

绿色建筑中主要采用中央空调进行供冷,配置独立的空调冷热源自控系统,通过现场状态监测点、参数监测传感器、智能化楼宇PXC4网络控制器对设备和系统运行状态及相关参数进行监测,应用变频调节技术对锅炉主机集成控制冷水机组水泵冷却塔及相关阀门传感器进行整体协调控制,实现空调系统的高效运行。



风机盘管、新风联动控制系统




采用自行研发的风机盘管联网型面板(EC变频风机)控制新风系统于一体的自动化系统,集成风机盘管及新风末端的智能控制,将三者的控制与建筑内部的活动关联起来,避免人为操作带来的不必要能源消耗。



风机盘管温控器模式设定为制冷或制热模式时,温控器可设置指定温度,温控器会根据设定温度与温控器内部温度传感器检测到温度比较。进而控制风机盘管阀门执行器的开或关,从而实现环境达到舒适温度。



智能控制系统可以通过开放的标准通信接口集成到Desigo CC系统中,可以实时监视每个风机盘管、新风阀门的运行状态、手动/自动状态,并且可以远程控制每个回路的开启/关闭。空调、新风的联动控制系统实现了建筑与人的互动,极大地降低了建筑能耗,实现建筑年节能20%以上。


给排水系统






给排水系统对水表集成控制全自动定压补水集成控制、水质在线集成控制全自动加药装置集成控制水箱、水池、排污泵、集水坑、给水泵等设备进行监控,并按使用用途合理设计分项计量水表,可合理地调整项目用水量的分配,有效提高用水效率。


供电监控系统



供配电监控系统对供配电设备运行状况进行监测,对建筑物内各耗能环节(如输/配电系统、柴油发电机组集成控制变配电集成控制电表集成控制冷热源、办公设备和热水能耗等)进行独立分项计量。



其次,在扬子江国际会议中心项目中Desigo CC系统通过开放的标准通信接口连接供配电监控系统,读取各配电设备的详细运行参数,并对各参量(如电流、电压、功率、频率、功率因数、变压器温度等)进行实时检测,一旦发现异常,Desigo CC系统会立即报警,提醒运维人员迅速采取措施进行处理,从而有效地实施建筑节能。



此外,我们充分利用Desigo CC系统各项监控数据定期生成数据报表并存档,管理人员可对数据报表进行分析和对比,分析建筑的能耗结构和各设备的能耗水平,查找供电异常情况,并提出改进措施,从而有效地维持建筑的低耗运行状态。

对于扬子江国际会议楼控系统的整体设计上,我们将独立控制和集中监视相结合,实现多种信号灵活人性化控制,降低设备能源消耗,节省管理费用,延长设备使用寿命,以此来营造酒店安全、舒适、节能、智能的环境
