苏州惠和冷水系统自控方案

 江苏美科太阳能科技股份有限公司，致力于向上下游产业链提供质高价优的光伏产品，共创零碳未来。产业经验最早始于2003年，是将太阳能晶硅多线切割技术引入中国的先驱者，创始人团队近20年深耕太阳能硅片行业，用心做好每一张硅片，并顺势拓展至下游组件、电站产业，产业经验和行业资源沉淀丰富。

        美科正稳步实施全球化战略，目前拥有江苏扬中、内蒙古包头、云南红河州、四川眉山等多个硅片、组件生产基地，大尺寸高效硅片产能56GW，在建组件产能4GW，产品品质处于行业第一阵列技术指标不断革新突破。未来，公司拟进一步提升先进的单晶硅棒和硅片产能，增加碳中和领域投资，持续推进硅片行业大尺寸、薄片化、细线化发展进程，为客户提供质高价优的太阳能高效硅片，助力全球能源绿色转型。

一、项目概述

1、本项目由2部分构成，空调用冷冻水系统和办公区风冷热泵系统。两套系统独

立，采用西门子1200控制器，在现场设置触摸屏进行自动控制。

2、空调用冷水系统由2台冷机，3台冷却塔组成，冷水机组布置于二层制冷机房内，冷却塔位于屋面。

3、二层办公区域采用4台风冷热泵水系统空调，置于屋顶。

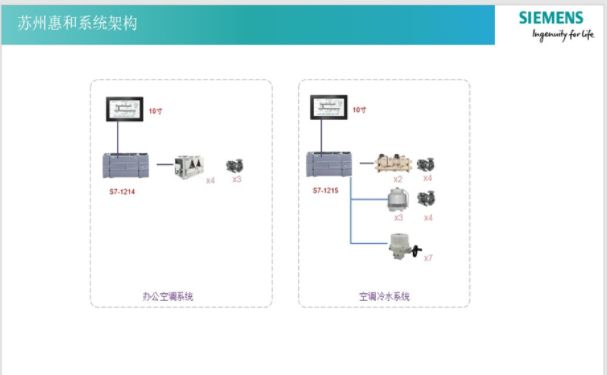

二 、项目架构

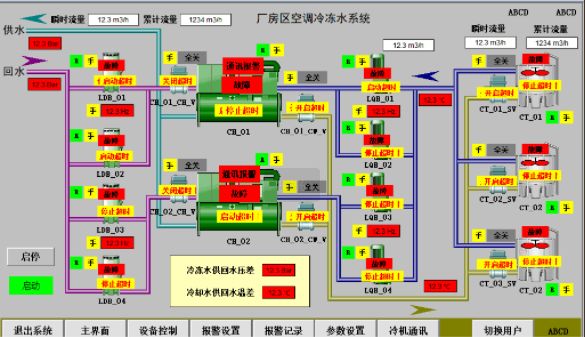

三 、冷水机组

1.自控状态下会根据设定打开冷水或者热水阀，温度变化简单，快捷。

系统开机时，先打开电动阀，电动阀开到位后才开水泵，当水泵运行后，冷机有水流信号，系统开启冷机。

系统关机时 ，先关冷机，冷机没有运行信号时再关水泵，当水泵停机后，再关闭电动阀。

2.实时设置数据，操作更方便。

冷却水系统恒温差冷却水循环 ，根据回水温度自动调节冷却塔风机启动数量，根据冷却水温差自动控制冷却水泵频率。

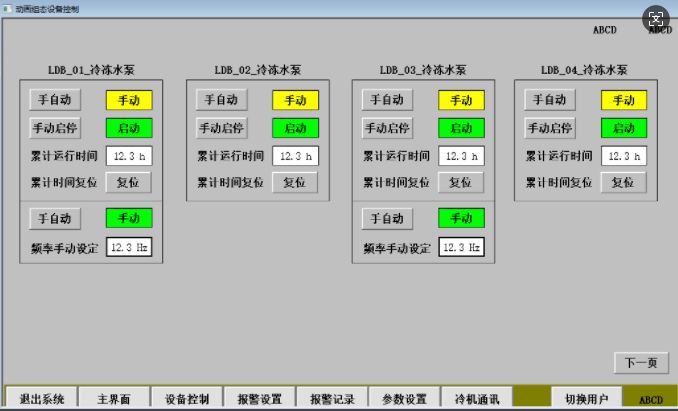

3.手自动快捷切换，调试过程更方便。

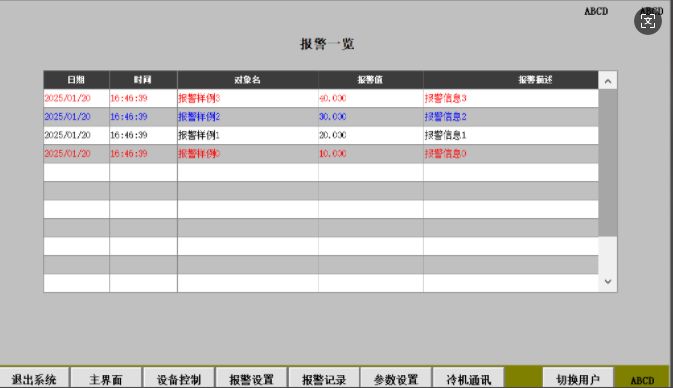

4.报警数据逐条记录，可供追溯问题来源。

水泵故障报警，水泵启动超时报警。

电动阀打开超时和关闭超时报警。

冷机故障报警。
