竣工分享-江苏中以生物自控系统

● 1、项目背景

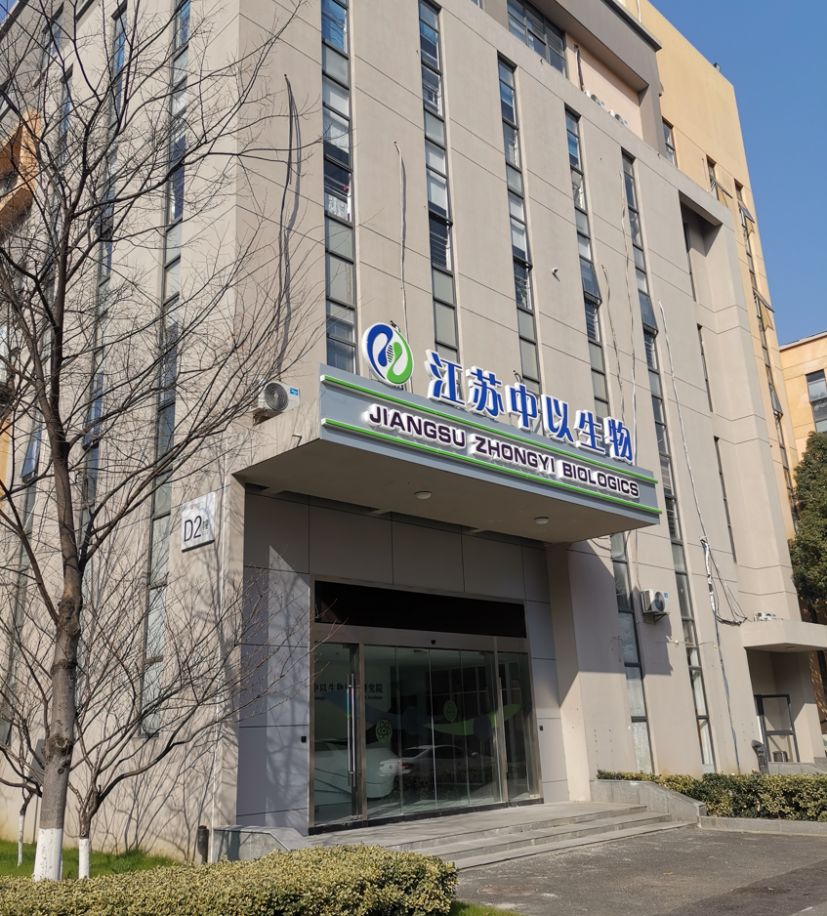

● 中以生物是一家专注运营“以色列生命科学园”的中国生物医疗高科技产业运营型企业，是上市公司进行海外项目并购的专业服务平台。常州中以生物是其在江苏的重要布局。整个生产车间由BMS和 EMS两个系统组成，整个车间通过GMP验证。

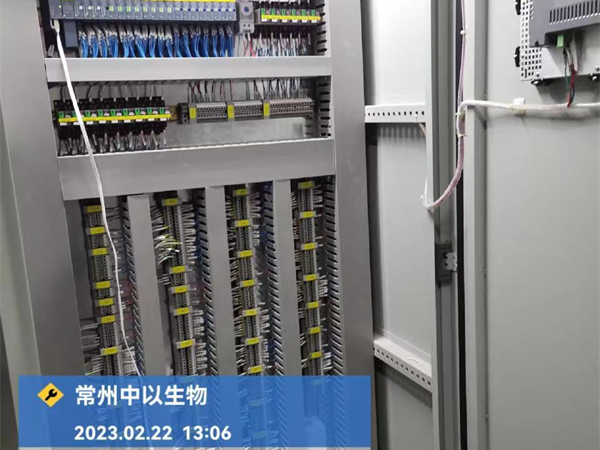

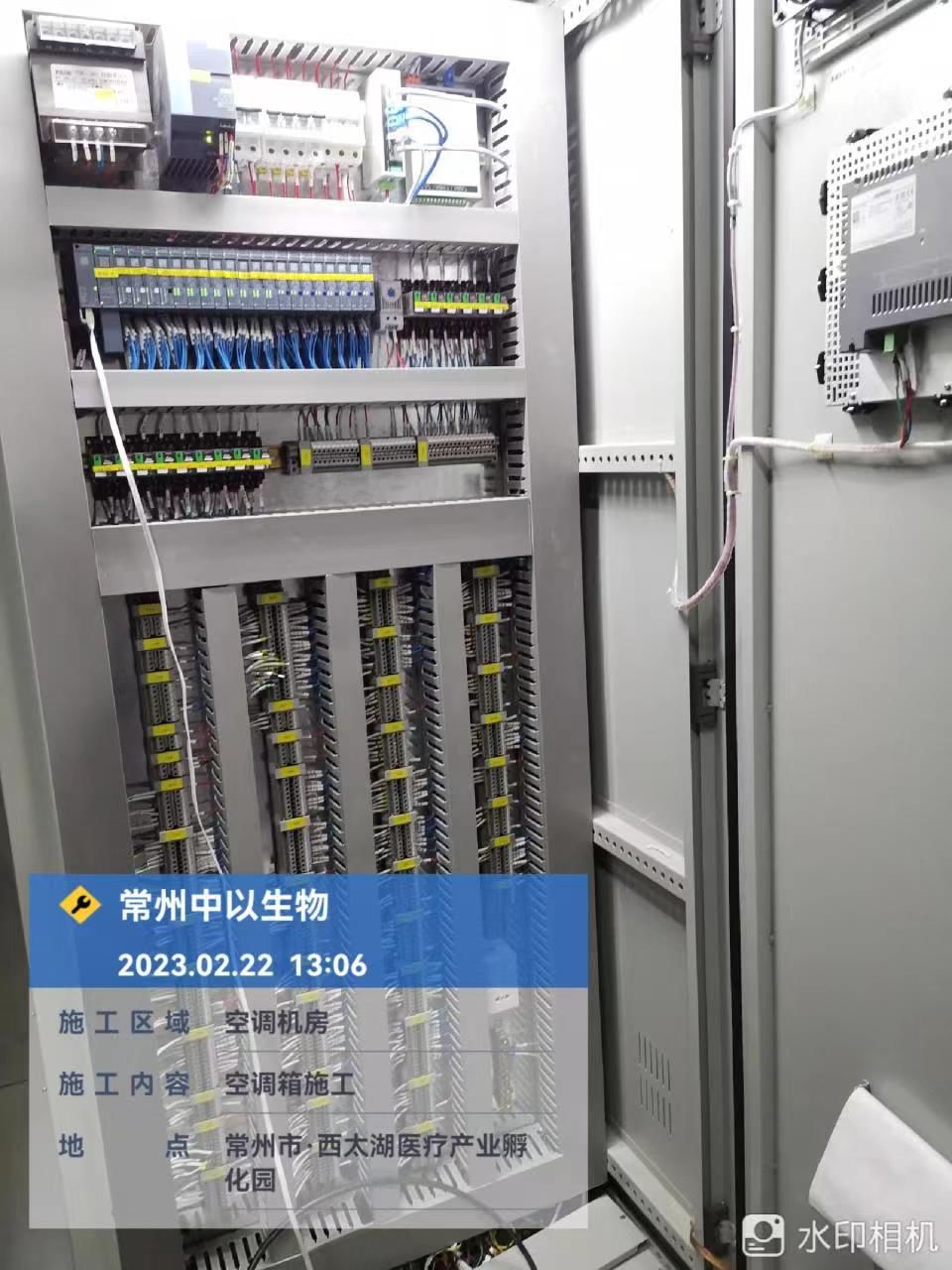

● 2、中以生物GMP生产基地BMS系统由11台空调机组和冷热水组成。共设计7台控制柜。系统采用服务器客户机架构，服务器作为数据存储中心，操作人员在客户机上操作。现场共设计4台现场显示屏，方便维护人员在现场操作。EMS系统设计1台自控柜，也采用服务器客户机架构，周期性采集房间温湿度和房间压差。

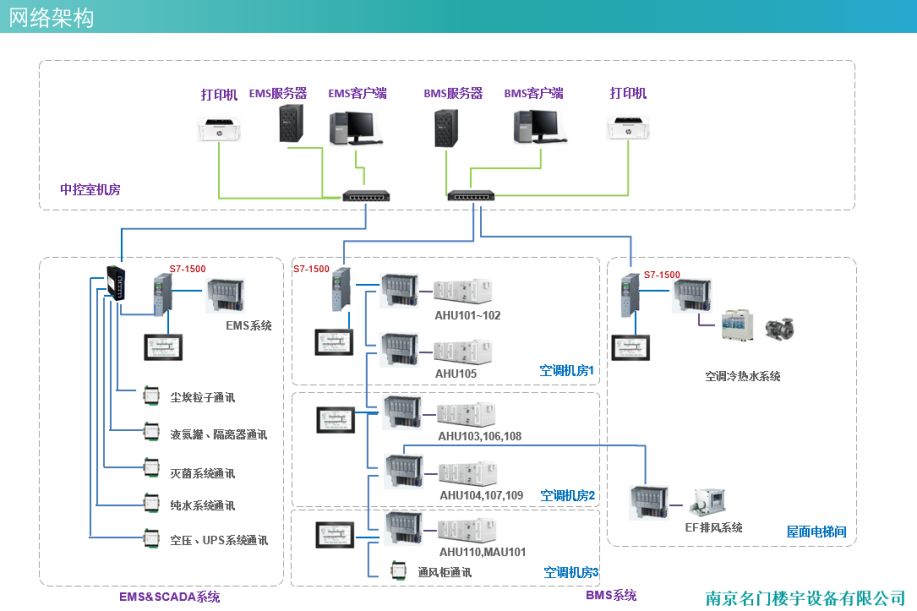

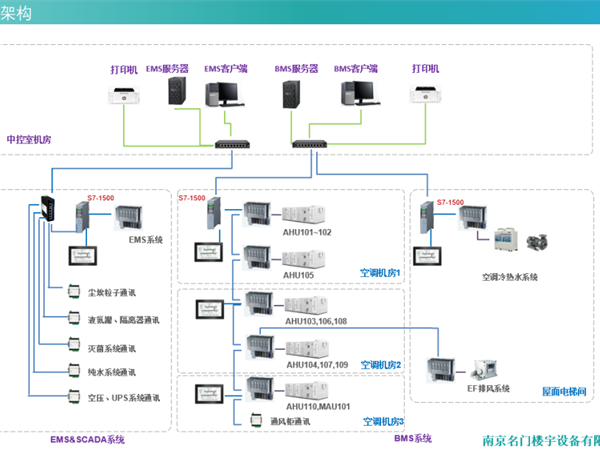

● 2.1系统网络架构如下

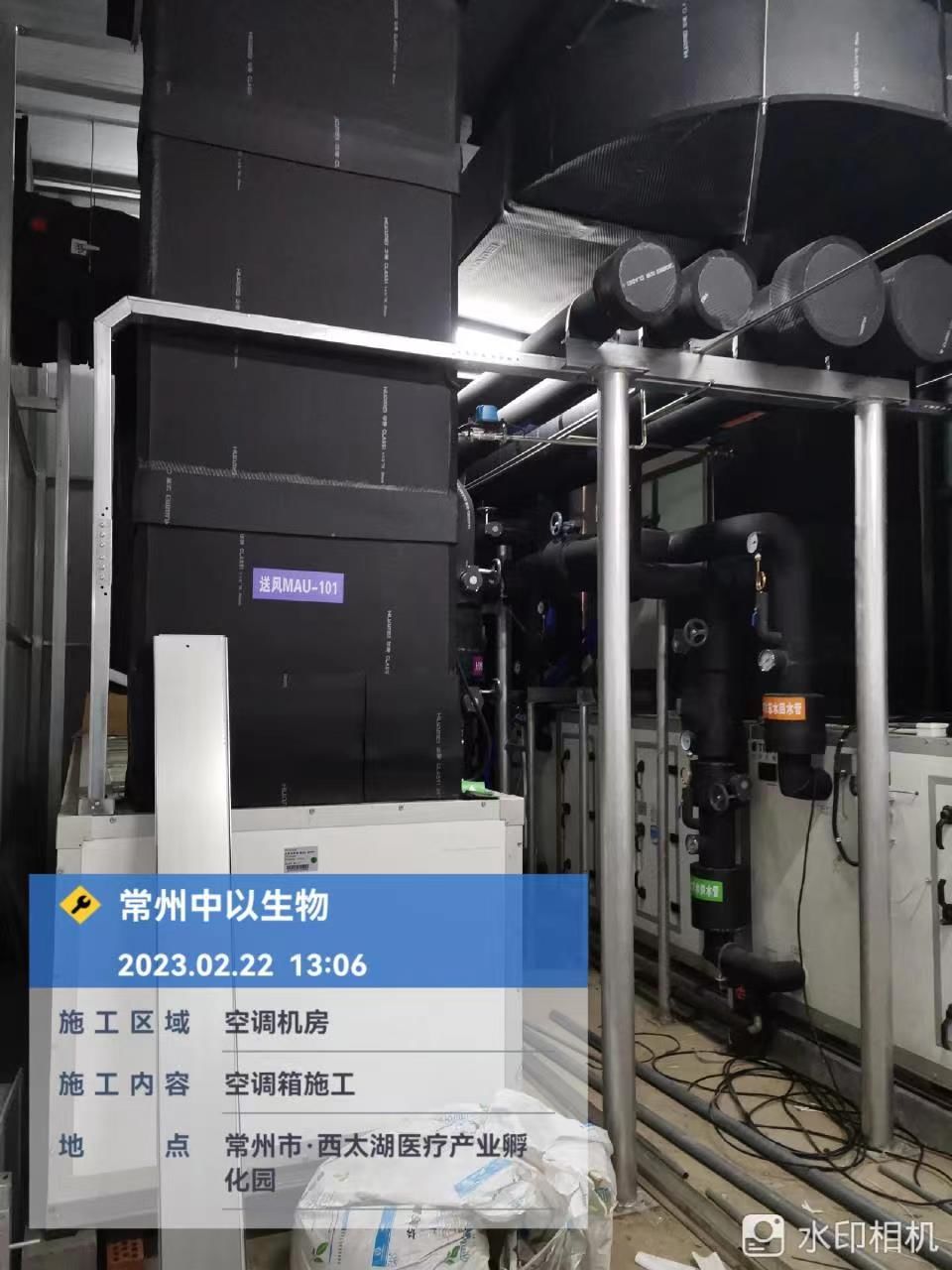

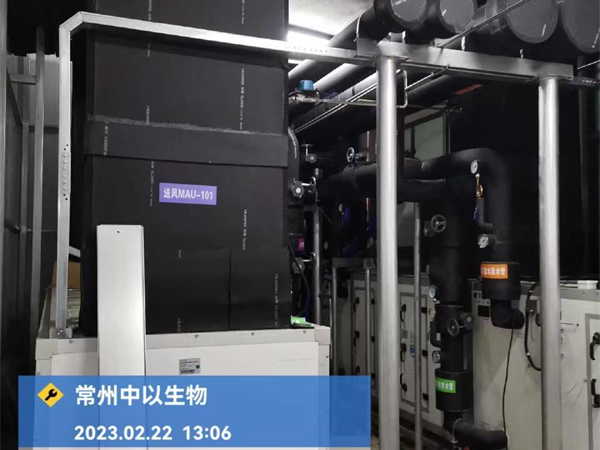

● 3、BMS系统即系统温湿度控制系统和房间压差控制系统，温湿度控制系统包含动力 、新风机组MAU和 洁净空调AHU。房间压差控制系统包含房间变风量 、房间压差传感器。

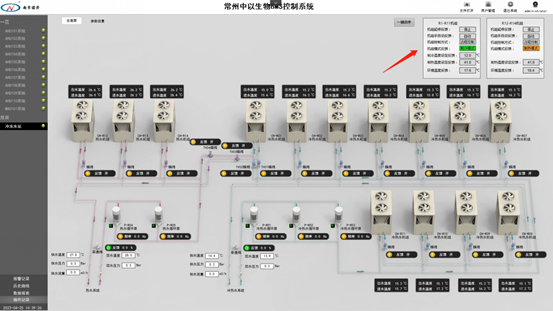

● 3.1动力部分采用风量热泵机组满足系统 的冷热源需求。

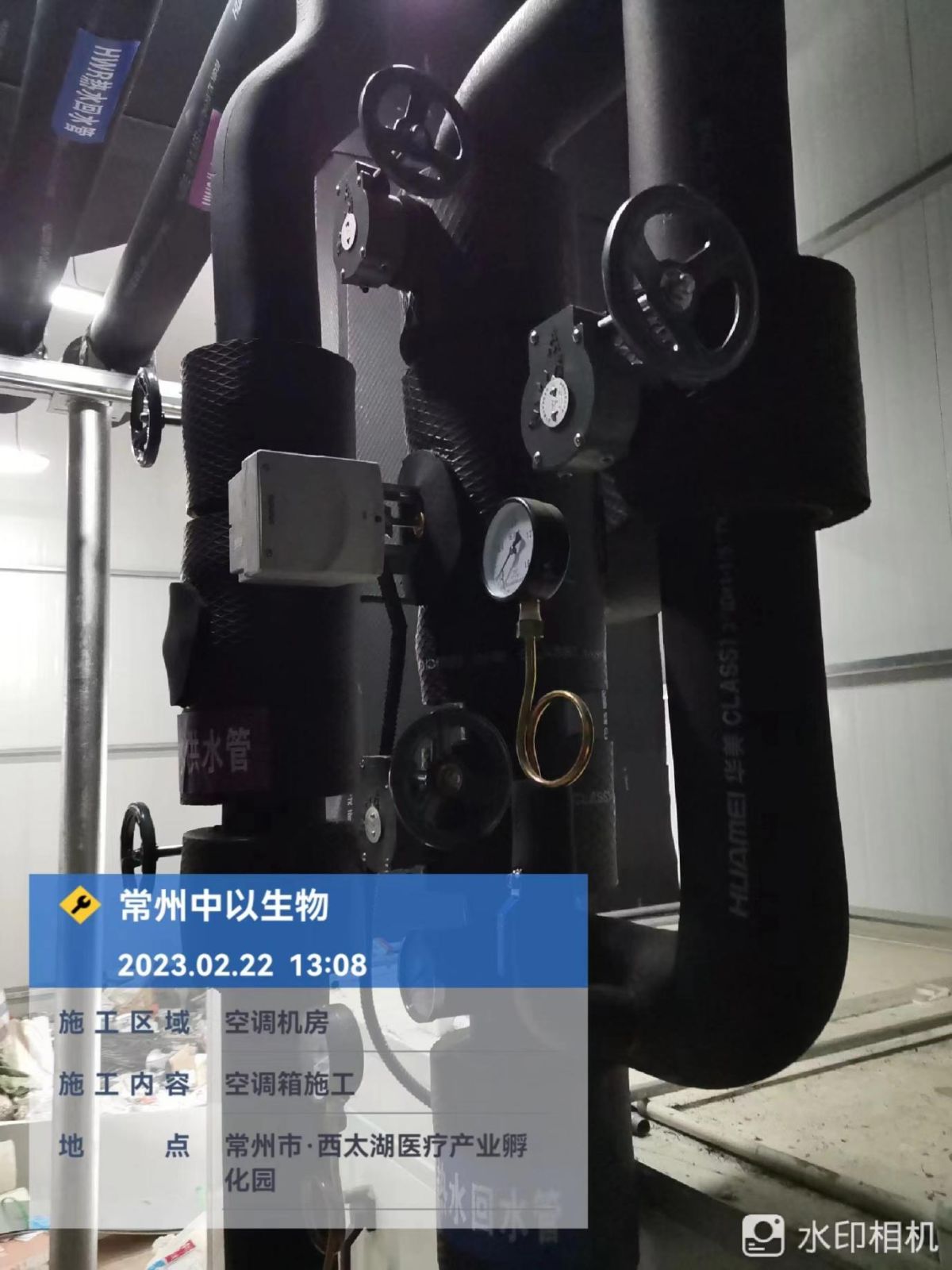

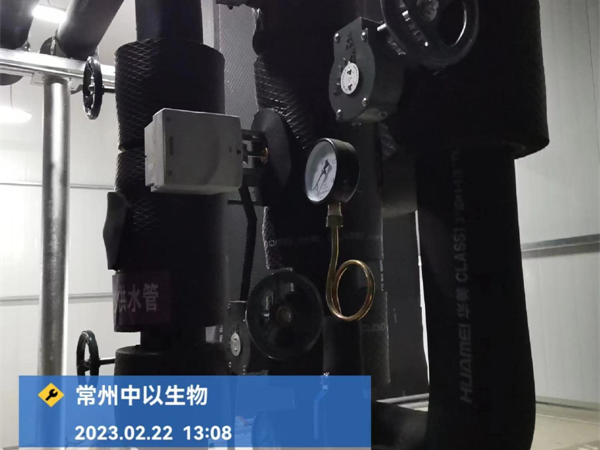

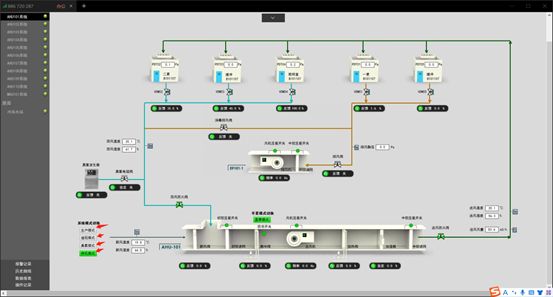

● 3.2室外空气通过空调机组冷水阀、热水阀和加湿阀综合处理，初效 中效过滤后，为房间输送温湿度合格、清洁的送风 。

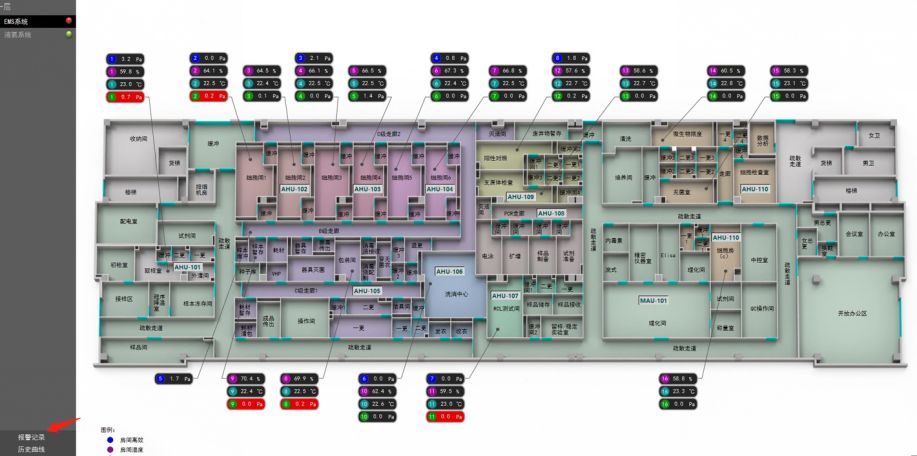

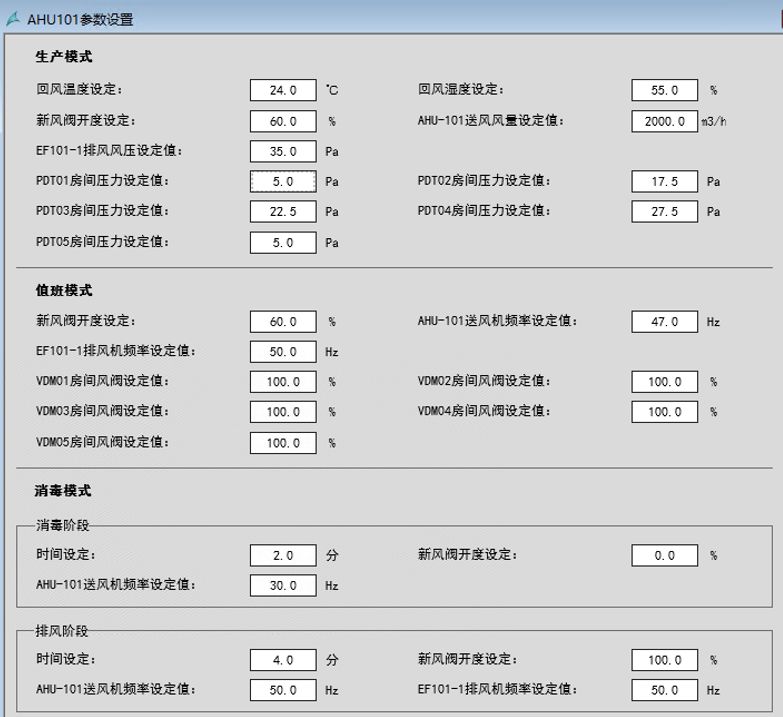

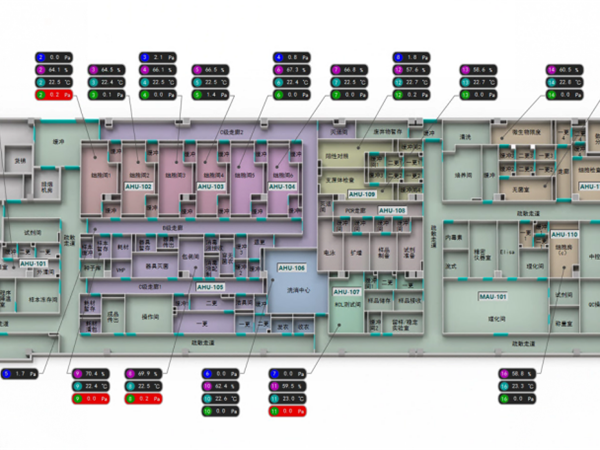

● 3.3 房间压差变风量自动调节 ，通过系统参数设定 ，房间变风量阀自动调节开度，满足该房间的绝对压差控制，从而形成各个房间之间的压差梯度。

● 4、EMS系统采用UPS系统供电，记录车间的温湿度和压差变化，生成曲线和报表，为安全生产保驾护航。
