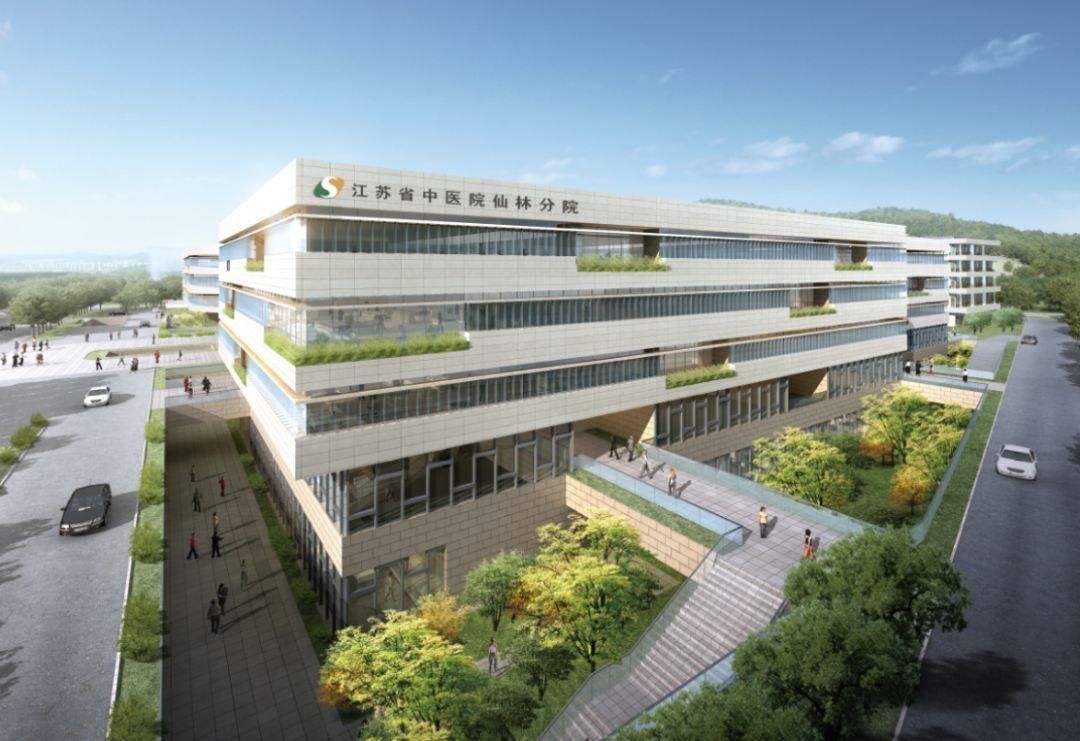

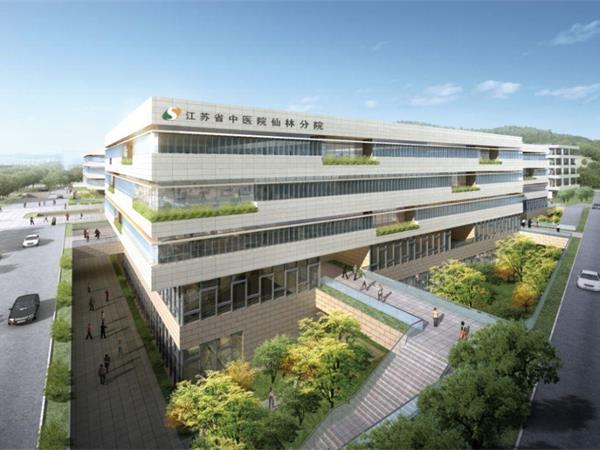

智能BA系统解决方案-江苏省中医院仙林分院

 江苏省中医院紫东院区国家、省级重点专科齐集，一期重点打造：名医堂中医高级诊疗、中西医结合肿瘤、危急重症、妇产生殖、网络医院等多学科联合（MDT）诊疗中心。

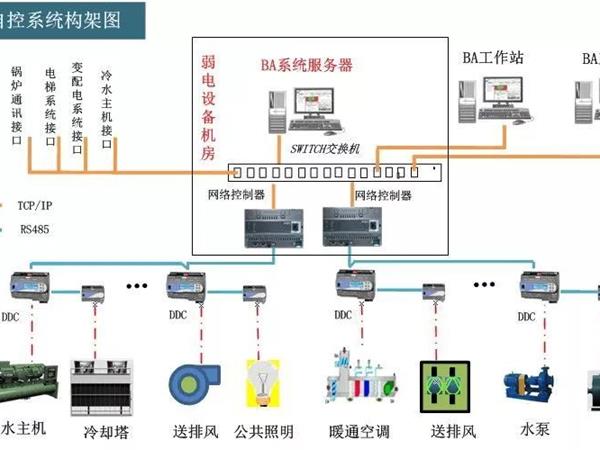

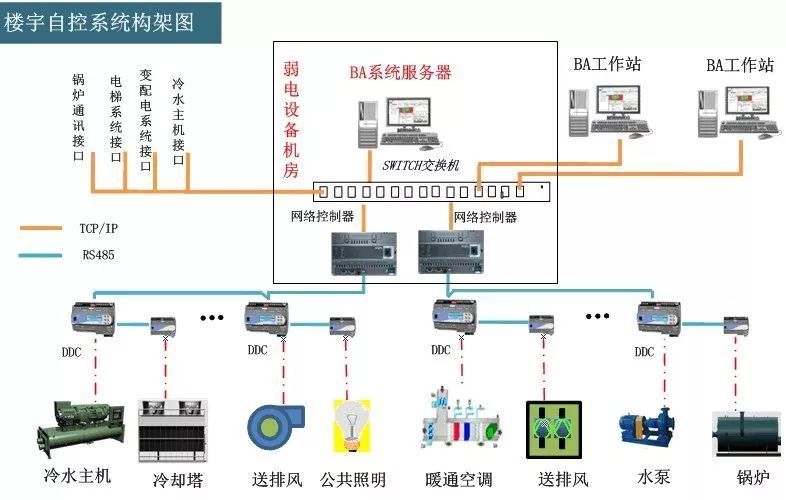

BA系统是基于现代控制论中分布式控制理论而设计的集散型系统,是具有集中操作、管理和分散控制功能的综合监控系统。系统的目标是对建筑物内大多数机电设备采用现代计算机技术进行全面有效的监控和管理,确保建筑物内所有设备处于高效、节能、合理的运行状态。图片

  BA系统将通信、计算机和自控等技术通过有效的信息传输网路，将建筑物内的电力、照明、空调、电梯、给排水、消防等设备或系统连接起来，各子系统之间信息相互联动，实现对建筑物内所有机电设备运行状态的监控和自动化管理，保证建筑物内所有设备均处于高效、节能和最佳运行状态，为用户提供良好的工作和生活环境。

①空调冷热源系统

空调系统是建筑物最主要的耗能系统之一，约占建筑总耗能的40%。为实现建筑节能，建筑设备自动化系统实时调节空调控制系统，降低空调能耗。

绿色建筑中主要采用中央空调进行供冷，配置独立的空调冷热源自控系统，通过现场状态监测点、参数监测传感器、DDC控制器对设备和系统运行状态及相关参数进行监测，应用变频调节技术对冷水机组、水泵、冷却塔及相关阀门进行整体协调控制，实现空调系统的高效运行。

②照明、风机盘管、新风联动控制系统

采用自行研发的集照明、风机盘管、新风系统于一体的自动化系统，以无线射频识别(RFID)、4．8GHz微波传感器为输入端，通过微波、RFID对人体进行定位，集成室内照明、风机盘管及新风末端的智能控制，将三者的控制与建筑内部的活动关联起来，避免人为操作带来的不必要能源消耗。

自动化控制系统基于FID技术进行人员动态识别，有效记录人员的进出及留存情况，上传数据到监控中心，并以S7-1200PLC为下位机控制输出，控制建筑内的照明、空调、新风等电气设备的运行及关闭状况。

图片智能控制系统可以通过开放的标准通信接口集成到BA系统中，可以实时监视每个照明回路、风机盘管、新风阀门的运行状态、手动/自动状态，并且可以远程控制每个回路的开启/关闭。照明、空调、新风的联动控制系统实现了建筑与人的互动，极大地降低了建筑能耗，实现建筑年节能20%以上。图片

③给排水系统

给排水系统对水箱、水池、排污泵、集水坑、给水泵等设备进行监控，并按使用用途合理设计分项计量水表，分别对建筑办公用水、绿化灌溉用水、道路广场冲洗用水、空调冷却水补水等设置计量水表。通过对各类型的用水情况进行统计分析，可合理地调整项目用水量的分配，有效提高用水效率。图片

④供电监控系统

供配电监控系统对供配电设备运行状况进行监测，对建筑物内各耗能环节(如输/配电系统、冷热源、照明、办公设备和热水能耗等)进行独立分项计量。

BA系统通过开放的标准通信接口连接供配电监控系统，读取各配电设备的详细运行参数，并对各参量(如电流、电压、功率、频率、功率因数、变压器温度等)进行实时检测，一旦发现异常，BA系统会立即报警，提醒运维人员迅速采取措施进行处理，从而有效地实施建筑节能。

此外，BA系统可将各项监控数据定期生成数据报表并存档，管理人员可对数据报表进行分析和对比，分析建筑的能耗结构和各设备的能耗水平，查找供电异常情况，并提出改进措施，从而有效地维持建筑的低耗运行状态。

⑤电梯系统

系统共配置3台能量回馈电梯，采用1套独立的电梯运行系统，并运用群控技术管理，实现在不同客流时期电梯自动进行调度控制，可大大缩短候梯时间，避免多台电梯同时响应而造成空载运行的现象，大幅降低电梯能耗，每年约节能30%。

电梯系统提供开放的接口给BA系统集成，可实时监视电梯的各运行参数，掌握电梯设备的运行情况，当发生电梯故障时及时报警。

⑥其他通风系统

多功能光伏幕墙自然通风系统通过网关接口并入到BA系统中，进行设备的监控。在建筑幕墙的非透明部分采用多功能光伏通风遮阳构件，兼顾通风、遮阳、光伏发电等功能。
什么叫BA系统，其实就是楼宇自控系统。对于BA系统的设计上，我们需要保证为室内的人员提供一个舒适、安全的环境，比如说要对室内的温度进行科学的调控等等，以此来达到令人感到舒适满足的效果。
